Outdoor-elektronica, automodules, industriële sensoren en slimme apparaten worden blootgesteld aan steeds zwaardere omgevingen. Zwaarregen, hoge-reiniging, heetwaterspoeling- en het binnendringen van stof kunnen allemaal de interne circuits beschadigen, de afdichtingsprestaties verminderen en de levensduur van het product verkorten. Voordat producten op de markt komen, hebben fabrikanten betrouwbare laboratoriumtests nodig die deze extreme omgevingsomstandigheden op een gecontroleerde en herhaalbare manier nabootsen.

Een Amerikaanse klant deelde onlangs positieve feedback na langdurig gebruik-van de LIB Laboratorium klimaatsimulatiekamer (IPX9): 'We hebben de kamer vele malen gebruikt en hij werkt nog steeds correct. Ik waardeer het dat je contact met me opneemt, hier is alles goed.'De klant heeft het systeem gebruikt voor herhaalde waterdichte validatie, waarmee de operationele stabiliteit en betrouwbaarheid van de kamer op lange termijn- in echte testomgevingen wordt aangetoond.

In dit artikel wordt uitgelegd wat een Laboratory Climate Simulation Chamber (IPX9) is, hoe deze werkt, aan welke internationale normen deze voldoet en waarom deze veel wordt gebruikt voor waterdichte tests bij hoge- temperatuur hoge- druk in de automobiel-, elektronica-, ruimtevaart- en industriële toepassingen.

1. Waarom is het testen van IPX9-klimaatsimulatie belangrijk?

A Laboratorium klimaatsimulatiekamer (IPX9) is een gespecialiseerd milieutestsysteem dat is ontworpen om te evalueren hoe goed productbehuizingen bestand zijn tegen hoge- temperaturen en hoge- drukwaterblootstelling. In tegenstelling tot gewone waterdichtheidstests simuleren de IPX9-tests zware industriële schoonmaakomstandigheden en gebruiksomgevingen buitenshuis, waarbij gebruik wordt gemaakt van heet water tot +88 graden en een spuitdruk tussen 8000 en 10.000 kPa.

Moderne producten werken vaak in regen, modder, opspattend water, vochtige omgevingen en industriële was-omstandigheden. Als water de behuizing binnendringt, kan dit corrosie, kortsluiting, sensorstoringen of isolatiefouten veroorzaken. Dankzij IPX9-laboratoriumsimulatie kunnen fabrikanten zwakke punten in de afdichting identificeren voordat producten de klant bereiken.

De apparatuur is ontworpen volgens de belangrijkste internationale normen, waaronder IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 en IEC 60068-2-68, waardoor wereldwijd erkende testnaleving wordt gegarandeerd.

2. Waar wordt een laboratoriumklimaatsimulatiekamer (IPX9) gebruikt?

IPX9-kamers worden veel gebruikt in industrieën die strikte bescherming van de behuizing en validatie van de omgevingsbetrouwbaarheid vereisen.

Typische toepassingen zijn onder meer:

① Automotive-ECU's en batterijsystemen

② Beveiligingscamera's en bewakingsapparatuur voor buiten

③ LED-straatverlichting en verkeerssystemen

④ Industriële connectoren en bedieningspanelen

⑤Consumentenelektronica en communicatieapparatuur

⑥Elektrische modules voor de ruimtevaart

⑦Voedsel-verwerkings- en farmaceutische apparatuur waarvoor sanitaire voorzieningen met warm- water nodig zijn

Deze omstandigheden simuleren omgevingen uit de echte{0}}wereld, zoals automatische wassystemen voor voertuigen, opspattend water op snelwegsnelheid, industriële sanitaire voorzieningen en blootstelling aan stormen.

3. Voordelen vergeleken met testen op natuurlijke regenval

Het testen van natuurlijke regenval is moeilijk te controleren omdat de weersomstandigheden voortdurend veranderen. Regenintensiteit, watertemperatuur, windrichting en omgevingsvochtigheid variëren elke dag, waardoor de resultaten inconsistent en moeilijk te herhalen zijn.

Een IPX9 laboratoriumklimaatsimulatiekamer lost deze problemen op door stabiele en programmeerbare testomstandigheden te bieden. Ingenieurs kunnen nauwkeurig regelen: watertemperatuur, spuitdruk, spuithoek, testduur, draaitafelsnelheid, waterdebiet.

De druk bij zware regenval in de natuur ligt bijvoorbeeld gewoonlijk onder de 10 kPa, terwijl bij IPX9-tests tot 10.000 kPa wordt bereikt bij water met een hoge- temperatuur. Dit creëert een veel strengere en herhaalbare waterdichte validatieomgeving dan testen op blootstelling buitenshuis.

Vergeleken met veldtesten verkort laboratoriumsimulatie de productontwikkelingscycli aanzienlijk, terwijl de certificeringsefficiëntie en de herhaalbaarheid van tests worden verbeterd.

Populaire waterdichte en stofdichte klimaatsimulatiekamers voor laboratoria

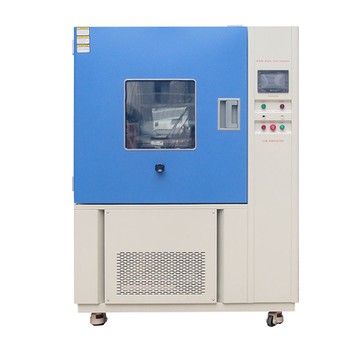

Laboratorium klimaatsimulatiekamer (IPX9)

IP69K regentestkamer

MIL-STD-810 water-regenkamer

IPX7 IPX8 Testapparatuur voor onderdompeling in water

UL regentestapparaat

IP66k regentestkamer

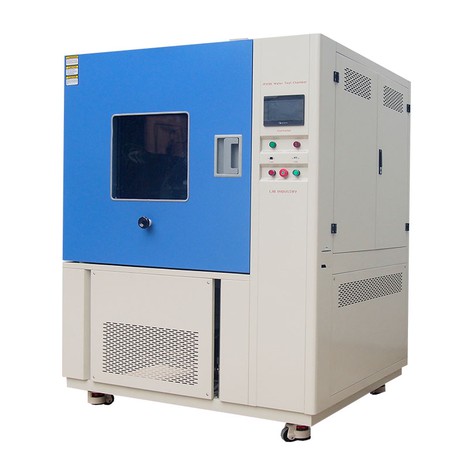

LIB Laboratory Climate Simulation Chamber (IPX9) combineert watercirculatie onder hoge-druk, nauwkeurige temperatuurregeling, geautomatiseerde sproeicontrole en intelligente monitoring in één geïntegreerd waterdicht testsysteem.

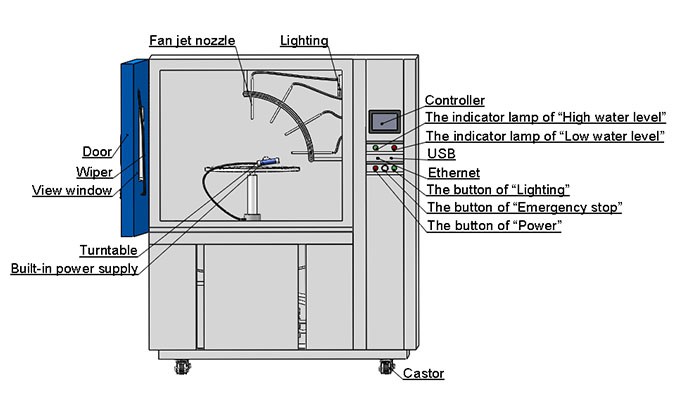

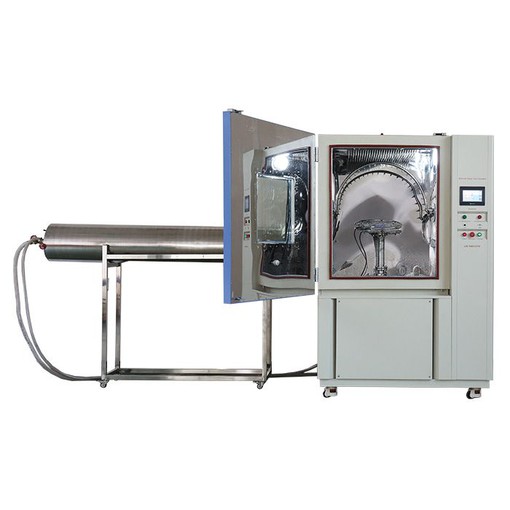

De apparatuur maakt gebruik van een hogedrukpompsysteem om water van 8000–10.000 kPa te leveren via vier roestvrijstalen sproeikoppen op 0 graden, 30 graden, 60 graden en 90 graden. Tijdens het testen draait het platform continu met een snelheid van 5 ± 1 omw/min om volledige dekking van de behuizing vanuit meerdere richtingen te garanderen.

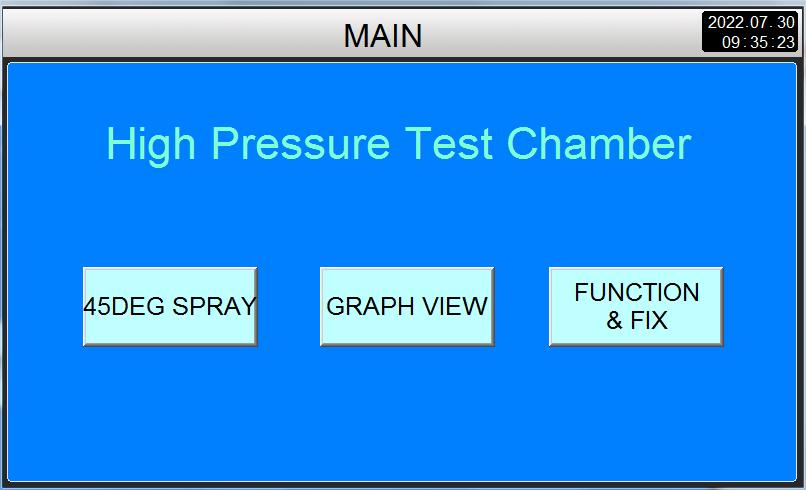

Een intelligent PID-regelsysteem regelt continu de waterdruk, het debiet en de temperatuur. De elektromagnetische stroomcontroletechnologie van LIB handhaaft de drukstabiliteit binnen ±0,01 kPa, waardoor laboratoria zeer herhaalbare waterdichte testomstandigheden kunnen bereiken.

Het verwarmingssysteem verhoogt de watertemperatuur tot +88 graad en simuleert industriële reinigingsomgevingen met hoge- temperaturen die vaak voorkomen in autofabrieken en voedsel-verwerkingssystemen.

Het uitrustingsstuk omvat tevens:

① Waterdichte voeding voor live-functietests

② LED-observatieverlichting

③ Groot kijkvenster met ruitenwissersysteem

④ Gesloten-waterfiltratie- en recyclingsysteem

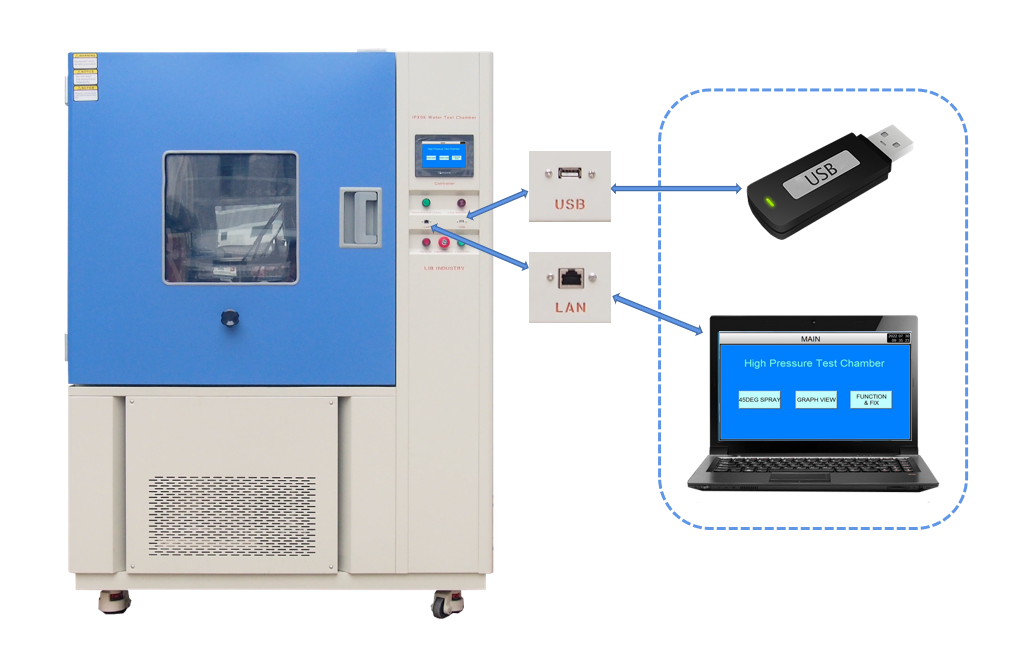

⑤ Automatische datalogging en USB/Ethernet-export

Het gesloten-watercirculatiesysteem filtert en recycleert water tijdens het testen, waardoor het waterverbruik tot 80% wordt verminderd, terwijl de druk en de spuittemperatuur stabiel blijven.

1. IEC 60529 IPX9K standaardtestcyclus

IEC 60529 IPX9K is een van de meest gebruikte normen voor waterdichte behuizingen voor auto- en industriële apparatuur.

De standaard vereist:

Belangrijkste parameters van LIB Laboratory Climate Simulation Chamber (IPX9):

3. Voordelen van de LIB-laboratoriumklimaatsimulatiekamer tijdens IPX9K-testen

① Hoge precisie drukstabiliteit

PID-gecontroleerde elektromagnetische stroomregeling zorgt voor een stabiele spuitdruk en een consistente waterkracht gedurende de hele testcyclus.

② Geautomatiseerde spuittesten onder meerdere- hoeken

Vier automatische sproeikoppen en roterende draaitafel zorgen voor een volledige belichting van de behuizing zonder handmatige herpositionering.

③ Water-Besparing met gesloten-lussysteem

Het geïntegreerde filtratie- en recyclingsysteem vermindert het waterverbruik tot 80% tijdens continue tests.

④ Realtime- testen

Producten kunnen tijdens het testen onder spanning blijven via waterdichte elektrische interfaces voor live-functieverificatie.

⑤ Internationale certificeringsondersteuning

Automatische datalogging vereenvoudigt de documentatie voor de certificeringsvereisten van IEC 60529, ISO 20653, DIN 40050-9 en JIS D0203.

Een recente betrouwbaarheidsingenieur die beveiligingscamera's voor buiten en landschapsluidsprekers ontwikkelde, meldde dat het LIB IPX9-systeem "zeer nuttig was bij het helpen van ons bij het ontwikkelen van nieuwe buitenproducten", vooral tijdens realtime waterdichte validatie.

Vraag 1: Kan de kamer meerdere IP-waterdichte niveaus uitvoeren?

Ja. LIB-systemen ondersteunen IPX1-IPX9K-testen in één geïntegreerde kamer met programmeerbare omschakeling tussen verschillende spuitmodi.

Vraag 2: Kunnen producten tijdens het testen van stroom blijven voorzien?

Ja. Waterdichte voedingsinterfaces maken het onder spanning testen van camera's, sensoren, verlichtingssystemen en auto-elektronica mogelijk.

Vraag 3: Aan welke internationale normen voldoet de kamer?

De kamer voldoet aan IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 en IEC 60068-2-68.

Vraag 4: Biedt LIB aangepaste kamergroottes?

Ja. LIB ondersteunt aangepaste interne afmetingen, draagvermogen van de draaitafel, spuitconfiguraties en automatiseringsfuncties volgens de testvereisten van de klant.

Vraag 5: Hoe lang duurt verzending en technische ondersteuning?

LIB biedt wereldwijde verzending, waarbij reserveonderdelen doorgaans binnen 7 tot 15 dagen worden geleverd. Engels-sprekende technici bieden 24/7 technische ondersteuning voor installatie, kalibratie, onderhoud en probleemoplossing.

Vraag 6: Is onderhoud moeilijk?

Nee. Routineonderhoud omvat voornamelijk het reinigen van de spuitmonden, filterinspectie, controle van leidingen en elektrische stofreiniging. De meeste inspecties duren slechts een paar minuten en helpen de testnauwkeurigheid op de lange- termijn te behouden.

De LIB Laboratory Climate Simulation Chamber (IPX9) biedt veel meer dan gewone regensimulatie. Het bootst extreem heet- water, hoge- druk en waterdichte omgevingen met meerdere- hoeken na met nauwkeurige numerieke controle en volledige naleving van internationale normen. Van auto-elektronica tot industriële apparatuur en consumentenapparatuur voor buitengebruik, LIB helpt fabrikanten betrouwbare, herhaalbare en certificering-ready behuizingstesten te realiseren.
